重复型联网记录仪 LogEt 260 说明书




1.安全说明
为确保您正确安装使用本产品,请认真阅读并严格遵守以下条款：

电 池:	① 请使用原装电池，不可使用其他电池，以防损害设备或引起其他故障 ②不可私拆、挤压、击打、加热电池，也不可将电池置于火中，不然可能引起电池爆炸，引发火灾
外 接 电 源:	①需要外部供电时,请使用本设备配置的电源适配器，不可使用其他不符合技 术规格的电源适配器，否则可能损坏仪器设备，甚至导致引起火灾 ②如果长期不使用设备，应切断外部电源，防止烧毁设备、引起火灾，并每月给设备做一次充放电维护，保持锂电池的活性
设 备:	①在易燃、易爆气体环境中，不得使用该设备，否则可能引起爆炸、火灾 ② 使用设备过程中， 如果设备发出烧焦等异味，应立刻切断设备电源，并及 时联系厂家或供应商

2.注意事项
•  设备若长期不使用，应取下存放在包装盒内保持干燥、阴凉的环境中；
•  用户不可对本设备做任何未经许可的更改。任何未经许可的更改都可能影响设备的 精度、   甚至损坏本设备；
•  不要将设备置于室外使用，以免雨水、雷电等恶劣天气导致仪器短路、烧毁等故障；
•  当记录仪长时间处于离线状态时（无数据上传），请确认设备的联网状态；
•  请在记录仪测量范围内使用；
•  请勿用力冲击本记录仪；
•  记录仪各测量值可能会受如下因素影响：
温度误差：
•  放置在测量环境中稳定时间太短；
•  靠近热源、冷源或直接处于暴晒太阳状态下；
湿度误差：
•  放置在测量环境中稳定时间太短；
•  长期处于蒸汽、水雾、水淋或冷凝环境中；
污染：
•  处于粉尘或其他污染环境中。

产品概述

①背置挂孔  ②液晶显示屏  ③LED指示灯  ④启停按键  ⑤序列号

⑥光照传感器  ⑦供电+数据接口  ⑧内置传感器  ⑨激活/飞行模式按键  ⑩外置传感器

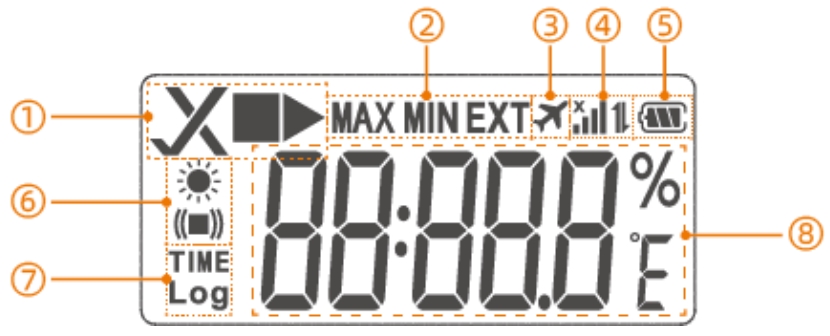

①工作状态  ②功能说明  ③飞行模式  ④信号状态  ⑤电池电量

⑥光照、震动报警标志  ⑦时间、记录条数  ⑧温湿度值

*注：为保证数据可靠性，当电池电量小于等于20%时(为10%～20%）， 请不要开启记录

型号	LogEt 260 T	LogEt 260 TH	LogEt 260 TE	LogEt 260 THE	LogEt 260 TLE
探头 类型	内置温度	内置温湿度	外置温度+内置温度	外置温湿度+内置温度	外置超低温+内置温度
测量 范围	-30℃~60℃	-30℃~60℃ 0%RH~100%RH	外置：-40℃~85℃ 内置：-30℃~60℃	外置：-40℃~85℃ 内置：-30℃~60℃ 0%RH~100%RH	外置：-200℃~150℃ 内置：-30℃~60℃
精度	±0.5℃	±0.5℃ ±5%RH	±0.5℃	±0.5℃ ±5%RH	±0.5℃( -40℃~85℃) ±1℃(- 100℃~150℃) ±2℃(其他)

注：内置探头请勿在充电时使用，以免造成温度异常；请勿在0℃以下环境充电；

技术参数

震动范围	0g~16g
光照强度范围	0~52000Lux
分辨率	0.1℃/0.1%RH/0.1g/1Lux
按键	双按键设计
指示灯	红绿、红蓝LED指示灯
显示屏	断码显示屏
定位方式	LBS+GPS(选配)
存储容量	10万组
影子数据	前置+后置
正常记录间隔	1min~24h;默认：5min
正常上传间隔	5min~24h;默认：10min
报警记录间隔	1min~24h;默认：2min
报警上传间隔	5min~24h;默认：5min
数据上传方式	4G
循环记录	自动循环覆盖
报警模式	超限、低电量
电池类型	3.7V聚合物锂电池3000mAh
OTA升级	可通过数据管理软件
防水等级	IP65(内置)
工作环境	-30℃~60℃,  0%RH~100%RH(无冷凝)
存储环境	15~30℃,  20~75%RH
规格尺寸	115×61.3 ×26 (mm)

操作说明
1.设备添加
使用微信扫描下方二维码，打开“精创云管家”小程序(以下简称小程序) ；
根据提示进行注册、登录、添加设备。

2.激活

长按按键5秒，屏幕正常显示，说明设备已激活

注：点击按键屏幕正常显示，说明设备已激活；

3.飞行模式
开启：长按按键5秒，屏幕显示标识说明飞行模式启动成功；
关闭：长按按键5秒，屏幕标识消失说明飞行模式已关闭；
注：其他飞行模式的开启和关闭，请通过平台或APP进行操作。

4.启动记录
长按按键5秒，屏幕显示标识，  说明启动记录成功；如标识闪烁显示，则进入延时倒计时状态，延时结束后，自动启动记录；


5.停止记录
长按按键5秒，屏幕显示 ■ 标识说明停止记录成功；

6.数据导出
设备通过数据线连接到计算机USB接口，将自动生成PDF+CSV格式数据报告。您可以将生成的报告 拷贝到您的计算机中以便保存。


LED指示灯说明

设备状态/操作	LED显示			触发方式
故障、低电量 (5%以下)			无显示	短按按键
未配置			同时闪烁2次	短按按键
未激活			同时闪烁2次	短按按键
未启动			同时闪烁1次	短按按键
启动记录			闪烁5次	长按右键5s
启动延时/定时			交替闪烁1次	按键/10S自动闪烁
记录中			闪烁1次（正常）
			闪烁1次（报警）
停止记录			闪烁5次	长按右键5S
已停止			闪烁2次（正常）	短按按键
			闪烁2次（报警）
报告生成中			交替闪烁1次	/
USB连接中			常亮	接入USB
清除报告标志			同时闪烁	长按左键键5S（USB已连接）
通信异常			同时闪烁3次	进行网络连接时闪烁
进入飞行模式			闪烁5次	长按左键5s
退出飞行模式			闪烁5次	长按左键5S
