精创MTC-6040-1说明书

1、功能概述
应用于对温度湿度进行控制的场合，可进行制冷、湿度、风机、灯光等负载的自动控制。

 2、技术要求
一、工作条件
1 工作电压：220-240VAC，50~60Hz；
2 压机继电器触点容量：16A；风机继电器触点容量：7A；
3 工作环境温度： -15℃~60℃。

二、功能、安全要求
1、温度测量范围： -30℃,显示最小分辨率0.1；测量精度：±1.0℃;
湿度显示范围：0%RH~100RH%,显示分辨率为1；测量精度：±3%RH(25℃)
2、安全符合GB4706.1-2005标准要求。

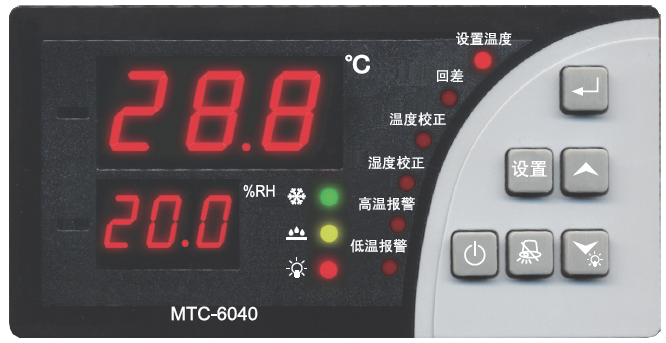

三、显示板及按键介绍

按键自上到下，自左到右依次为：电源开关键；设置键；报警消音键，确认键；上调键，下调键。用于对控 制器的操作。

四、控制器参数及操作
控制器在正常情况下显示测量的温度和测量的湿度，上方大的温度显示窗显示测量到的温度，下方小一些的湿 度显示窗显示测量到的湿度。当温度传感器故障时显示“E1”。湿度传感器故障时显示”E2”，1参数设置方法设置控制温度
正常工作状态情况下，按设置键超过三秒再松开，压缩机控制温度设置“设定温度”指示灯亮；温度显示窗
显示的是当前开机控制温度，湿度显示窗显示“SEt”此时按“▲”“▼”可以上调和下调压缩机停机控制温度，
当调整到合适的期望值时，按下确认键进行确认，控制器对设定的压缩机控制温度进行保存，进入压缩机回差温度 的 设置状态，此时压缩机温度回差设置“回差”灯亮，温度显示区显示的是压缩机回差温度, 湿度显示窗显示
“Hy”。此时按“▲”“▼”可以上调和下调压缩机回差温度，当调整到合适的期望值时，按下确认键进行确认，
控制器对设定的回差进行保存，进入校正设置状态，此时“校正设置”灯亮，温度显示区显示的是校正温度, 湿度  显示窗显示“ot”。此时按“▲”“▼”可以上调和下调校正温度，当调整到合适的期望值时，按下确认键进行确  认，控制器将温度校正值保存，进入湿度校正值得设置状态，此时湿度校正灯亮，温度显示区显示的是湿度校正值， 适度显示窗显示“oh” ，此时按  “▲”“▼”可以上调和下调校正湿度，当调整到合适的期望值时，按下确认键  进行确认，控制器将温度校正值保存，进入温度高温报警设置，“温度高温报警”指示灯亮，温度显示区显示的当  前温度高温报警相对温度值，湿度显示区显示“ALU”；此时按  “▲”“▼”可以上调和下调温度高温报警相对值， 当调整到合适的期望值时，按下确认键进行确认，控制器将温度高温报警值保存，进入低温报警设定值设置状态，
温度显示区显示当前低温设定值，湿度显示区显示“ALL”，此时按“▲”“▼”可以调整低温报警设定值，当调整 到合适的期望值时按下确认键进行确认，控制器将低温报警设定值保存，控制器保存设定的值并返回正常工作状态。 温度设置范围： -10.0~50.0；

参数显示	描述	最小值	最大值	单位	默认值	备注
SET	温度设定值	2	20	oC	14	压缩机停机温度
HY	回差	0.1	15.0	oC	0.5	压缩机开、停机温度差
OT	温度校正	-10.0	10.0	oC	0.0	温度测量值与显示控制值的差异补偿
OH	湿度校正	-10	10	%RH	0	湿度测量值与显示控制值的差异补偿
ALU	高温报警相对值	0	25	oC	6	相对于设定温度+回差所高出的温度报警差值
ALL	低温报警设定值	0	25	oC	6	相对于设定温度所低于的温度报警差值

管理者菜单设置：
当同时按住“▲”“tS”键给控制器上电，控制器则进入管理者菜单设置，在管理者菜单设置中，湿度显示窗
显示的菜单项，温度显示窗显示的是当前菜单项的设定参数值，此时按“▲”“▼”键调整参数值，使用确认键进行 参数的保存和下一菜单项的切换。当切换到最后的菜单项时，再按确认键则切换到第一个菜单项，即可以循环设置。 当30秒无按键操作时，控制器保存所有的更改并推出设定状态。
在关机状态下，按电源键超过三秒可以开启控制器；在开机状态下，按电源键超过三秒可以关闭控制器。
在压缩机工作时，压缩机工作指示灯亮，在压缩机延时状态时，压缩机指示灯闪烁，压缩机非工作状态下，压缩 机指示灯灭。
键盘锁：当控制器30秒无操作时，按键自动锁定。若处于设置状态时，则保存设置参数后返回正常工作状态并锁
定按键。按键锁定后，长按确认键超过10秒解除按键锁。开机键盘默认为锁定状态。

 五 、菜单描述
控制器参数管理菜单

参数	描述	最小值	最大值	单位	默认值
T1	风机延迟压机启动时间	00	240	s	60
T2	风机延后压机停止时间	00	240	s	60
T3	开机报警延时	0	60	小时	10
T4	温度报警延时	0	60	分钟	15
T5	高湿报警设置湿度	T6	99	%RH	75
T6	低湿报警设置湿度	0	T5	%RH	10
T7	湿度报警延时	0	200	分钟	15
T8	压缩机开机延时	0	15	分钟	3
T9	门开关报警延时	0	15	分钟	5
T10	湿度控制设定值	10	99	%RH	70
T11	湿度控制回差	1	50	%RH	10
T12	湿度控制模式	0	1	1	1	0：无湿度控制 1：除湿
T13	第三继电器功能	0	1	1	1	0：不加热 1：加热
T14	第三继电器加热功能	0	1	1	1	0：电源按键无效； 1：电源按键有效
T15	加热进入温差	-20	20	℃	-3
T16	加热停止温差	-20	20	℃	1
T17	除湿停止温差	-5	5	℃	-3
T18	加热风机延时启动	0	240	S	0
T19	加热风机延时关闭	0	240	S	60
T20	湿度修正使能	0	1	--	1	0：无湿度修正 1：带湿度修正
T21	除霜周期	00	199	小时	0	0：无化霜
T22	除霜时间	00	120	分钟	30
T23	除霜启动温差	-5	5	℃	0
T24	除霜终止温度	0	20	℃	20
T25	除霜显示	0	2	RH%	1	0：除霜时测量温度与除霜代 码df交替显示 1：显示除霜前的温度和湿度 2：除霜时温度窗口和湿度窗 口显示df
T26	滴水时间	0	15	分钟	2
T27	除霜后报警屏蔽时间	0	120	分钟	20
T28	除霜时加热丝启动	0	1	--	0	0：除霜加热丝不启动 1：除霜加热丝强制启动
T29	除湿参照湿度	10	90	RH%	40	除湿终止湿度

温度传感器校正温度
校正温度传感器的误差。
显示的温度等于测量温度的实际值加上校正的数值。
湿度传感器校正湿度
校正湿度传感器的误差。
显示的湿度等于测量湿度的实际值加上校正的数值。
压缩机开机延时启动
当压缩机初次启动时，需要延长时间才能启动。
高温报警设置
当测量温度高于设定温度+回差超过设定的高温报警设定值且持续温度报警延时时间后才能够进行报警。报警时 温度和Ht交替显示。
低温报警设置
当测量的温度低于设定温度超过低温报警设定值且持续温度报警延时时间后才能够报警。报警时温度和Lt交替显示。 开机报警延时
初始上电后至允许出现超限温度报警之间的延时时间。
报警延时
出现超限温度至报警之间的延时时间。
高湿报警设置
当测量湿度高于设定的高湿报警设置值且持续湿度报警延时时间后才能够进行报警。报警时湿度和Hr交替显示。 低湿报警设置
当测量的湿度低于设定的低湿湿度设定值且持续湿度报警延时时间后才能够报警。报警时湿度和Lr交替显示。 湿度报警延时
出现超限湿度至报警之间的延时时间。
压机开机延时
压缩机停机至下次开机之间的最短时间。
湿度控制方式
0：湿度不控制
1：除湿
除湿入条件：当前湿度大于T10（湿度控制设定值）时，压缩机工作
除湿停止条件：当前湿度小于T10-T11（湿度控制回差）或当前温度值小于制冷温度设定值+除湿终止温差（需增加 参数项）时压缩机停止工作。
其中除湿终止温差-5℃~5℃可调。
第三继电器功能：加热。

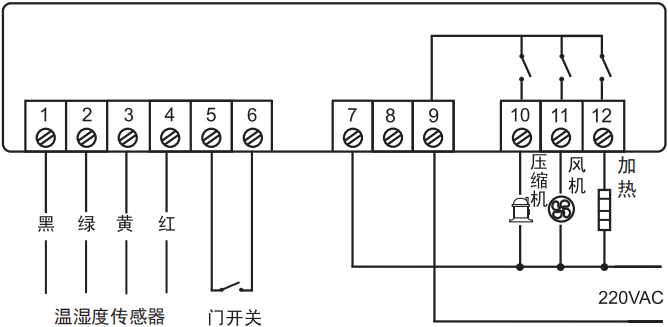

加热丝受温度控制，220V输出。需增加加热启动温差及加热停止温差参数项。
加热丝启动条件：当前制冷温度设定值-加热启动温差。
加热丝停止条件：（当前制冷温度设定值-加热启动温差）+加热停止温差。
加热启动温差及加热停止温差都为-20℃~20℃可调。
